3500系列机械保护系统

3500 – 就是好

从20世纪60年代的5000系列开始，我们已经非常成功地连续引进了七代监测平台。 基于以往的经验，今天我们创造了前所未有的先进、且强大可靠的系统: 本特利内华达3500系列机械保护系统

认证

3500旨在完全符合美国石油学会标准API 670——世界上应用广泛的机械保护系统规范。 对于使用往复式压缩机，3500还符合API618的要求。 订购时可以附带DNV和ClassNK证书，用于海上活动，如海洋平台和船舶推进。 当作为安全仪表系统的一个组成部分时，，3500可提供TÜV功能安全认证，满足安全完整性等级（SIL）3级要求。此外，3500还得到了符合加拿大标准协会（CSA）、美国工厂互检业务协会（FM）、GOST、ATEX、以及CE要求的批准。

可靠

众所周知，3500系统不仅用于指示，而且还能提供自动停机保护。 这就是为什么即便是在单一模式下，3500也是迄今为止我们所提供的具有强大自检和容错设计特点的为可靠的监测系统。 这也是为什么3500可以配置成不同冗余等级的原因，即完全的双冗余电源，到所选择的或全部通道成为完整的三重化冗余（TMR）配置，从而使得对于关键的应用，也能信息百倍地顺利地完成。

连接

连接到状态监测与诊断软件的过程绝非易事。 但是，3500没有笨重的外部模块，不需要多余的接线，也不需要额外的框架插槽。 只需利用3500/22M框架接口模块上的以太网端口和一根网络电缆就能轻松实现3500与System 1*软件的连通。

3500与工厂控制和自动化系统的连接也十分简单。 只需添加一个通信网关模块。 当需要冗余通信时，或当多个系统必须支持不同的通讯协议时，您甚至可以添加若干个网关。

灵活

3500系列具有行业内齐全的机械测量参数，以及几乎所有监测器功能的软件配置。 它具有多种本地或远程安装的显示选项，也可以不带显示工作。 因此，3500具有无与伦比的灵活性，应对几乎任何一种应用。

久经考验

年复一年，世界各地的客户证实了3500系列系统的价值和可靠性。 全世界范围内已安装了超过20,000个3500框架。

应用

以下仅是3500系统可以轻松应对的比较常见的应用：

• 蒸汽轮机

• 水轮机

• 工业燃气轮机

• 航空衍生型燃气轮机

• 往复式压缩机

• 离心式压缩机

• 轴流压缩机

• 螺杆压缩机

• 齿轮

• 透平-膨胀机

• 水平和垂直离心泵

• 活塞泵

• 电动机

• 发电机

• 风扇

• 鼓风机

• 搅拌器

• 混料机

• 离心机

• 匀浆机

• 球磨机

• 破碎机/粉碎机

• 挤出机

• 制粒机

• 冷却塔/换热器风扇

如果您的特定机器没有出现在清单中，请向我们咨询。 也许，我们的应用工程师们已经制定出适合您的解决方案。 另外，基于我们广泛的客户应用经验，我们可以很容易地修改现成的3500解决方案，以满足您的非标准应用和信号处理要求。

产品目录

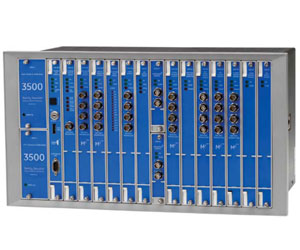

	3500/05 系统框架 具有传统的19英寸 EIA 框架安装形式以及创新性前面板接线的壁板安装形式。系统框架用于安装所有的3500模块。当可用空间是主要考虑因素时， 也可以使用半宽的迷你型框架。
	3500/15 电源 接受 85 到250 Vac 50/60 Hz 或 20 到 140 Vdc 输入电源，并通过框架背板为所有安装的3500 模块提供调节后的电源。
	3500/20 框架接口模块 框架接口模块(RIM) 是3500框架及其已安装模块的主要接口。它提供与3500组态软件和通讯处理器的连接。每个3500框架要求有一个RIM
	3500/22M带有TDI 的框架接口模块 该框架接口模块(RIM)提供与3500/20相同的功能，但它包含了我们的TDI 通讯处理器，提供完全的瞬态、稳态或静态数据采集， 并可直接与我们的System 1 软件连接。它可以替代3500/20，推荐用于目前或将来需要的在线状态监测中。创新性的设计使它不占用额外的框架空间，也不再需要TDXnet™ 等一个（或多个）外部通讯处理器。它与所有的 M 系列 3500 框架兼容。
	TDXnet™ 该通信处理器通过机械稳定状态和启动/停机状态下的高速取样为24个平行通道采集从机械保护系统获取的数据。TDXnet™使用以太网通信和主机软件进行快速数据传输。
	TDIX TDIX通信处理器是TDXnet的早期产品，拥有和TDXnet很多相同功能，不同的是该产品运用的是串行通信而不是以太网。
	DDIX/SDIX 该通信处理器不同于TDI、TDXnet和TDIX从所有平行通道采集数据，也不在用户配置的RPM间隙如机器启动/停机状态下采集数据来进行瞬间数据分析。DDIX/SDIX用于关键机械稳定运行状态和不需要瞬间数据（启动/停机）的情况。
