4116 通用变送器

发布时间 2023-03-23     发布人: admin     浏览次数:271

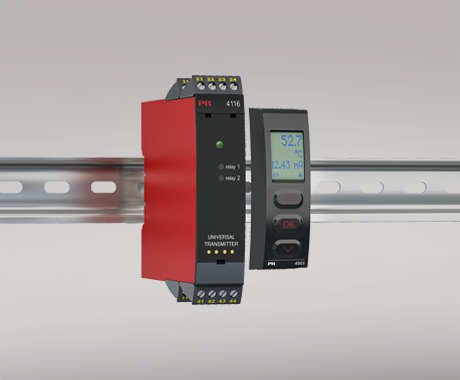

4116



通用变送器



  • RTD,TC,Ohm,电位器,mA 和 V 信号输入

  • 二线制供电 > 16 V

  • FM认证 Div. 2 区域安装

  • 电流,电压和两个继电器输出

  • 交直流通用电源供电



功能

  • 通过可拆卸显示面板调节和显示过程参数(4501),校准和模拟过程信号,并实现密码保护、故障诊断和多语言帮助文本显示。

应用

  • RTD 或 TC 传感器线性化温度测量。

  • 转换线性电阻阻值变化为标准模拟量电流/电压信号,例如:电磁阀和蝶阀,或电位器输出线位移。

  • 二线制变送器的信号隔离和供电电源。

  • 标准模拟量信号和两副继电器干接点输出。

  • 模拟量信号电气隔离和测量浮地信号。

  • 4116 根据 IEC 61508 要求设计,开发和认证,符合 SIL 2 应用要求。

技术特点

  • 4116 通过前端显示面板 4501 调节和显示过程参数,无需再开盖进行拨码开关操作。

  • 1个绿色红色前端 LED 灯指示正常运行和故障状态,1个黄色 LED 灯指示继电器状态。

  • 持续监测重要数据,保障使用安全。

  • 4端口2,3 kVAC 电气隔离。




环境条件

环境温度-20°C 至 +60°C
存储温度-20°C 至 +85°C
标定温度20...28°C
相对湿度< 95% RH (无冷凝)
防护等级IP20

机械规格

结构尺寸(高x宽x深)109 x 23,5 x 104 mm
结构尺寸(高x宽x深)- 安装了 4501 / 4511时109 x 23,5 x 116 / 131 mm
重量(大约)170 g
重量(包含4501 / 4511)185 g / 270 g
导线规格1 x 2,5 mm2 绞线
螺丝端子力矩0,5 Nm
抗振规格IEC 60068-2-6 : 2007
振动:2...13.2 Hz±1 mm
振动:13.2...100 Hz±0,7 g

常用规格

电源


电源电压,通用21,6...253 VAC,50...60 Hz 或 19,2...300 VDC

隔离电压


隔离电压,测试/工作2,3 kVAC / 250 VAC

响应时间


温度输入(0...90%, 100...10%)≤ 1 s
mA / V 输入(0...90%, 100...10%)≤ 400 ms

辅助电源


2线制供电(端子 44...43)25...16 VDC / 0...20 mA
熔断器400 mA SB / 250 VAC
大功耗≤ 2,5 W
程序设计总线通讯面板 4511 / 前端显示面板 4501
信噪比小 60 dB (0...100 kHz)
精度优于 0,1% 所设量程
EMC 电磁兼容对精度的影响< ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响:NAMUR NE 21,A criterion,burst< ±1% 所设量程

输入规格

RTD 输入


RTD 类型Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100
电缆电阻(单根导线;大)50 Ω
传感器电流额定 0,2 mA
传感器电缆电阻对精度的影响(3-/4-线)< 0,002 Ω / Ω
传感器故障检测Yes
短路检测< 15 Ω

线性电阻输入


线性电阻 小…大0 Ω...10000 Ω

电位器输入


电位器 小…大10 Ω...100 kΩ

TC 输入


热电偶型号B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿(CJC),通过内置传感器的连接器5910实现外部补偿20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C
冷端补偿(CJC),通过内置传感器实现内部补偿±(2,0°C + 0,4°C * Δt)
Δt =内部温度 - 环境温度
传感器故障检测Yes
传感器故障电流:测量时/其它额定 2 µA / 0 µA

电流输入


测量范围0...20 mA
可调测量范围0...20 和 4...20 mA
输入电阻额定 20 Ω + PTC 50 Ω
传感器故障检测:4...20 mA 回路断线Yes

电压输入


测量范围0...12 VDC
可设定测量范围0/0,2...1, 0/1...5, 0/2...10 VDC
输入电阻额定 10 MΩ

输出规格

电流输出


信号范围0...20 mA
可设定信号范围0...20 / 4...20 / 20...0 和 20...4 mA
负载(@电流输出)≤ 800 Ω
负载稳定性≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出0 / 3,5 / 23 mA / 无
符合 NAMUR NE 43 标准的上限/下限电流23 mA / 3,5 mA
输出限值,4...20 和 20...4 mA 信号3,8...20,5 mA
输出限值,0...20 和 20…0 mA 信号0...20,5 mA
电流限值≤ 28 mA

电压输出


信号范围0...10 VDC
可设定信号范围0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V
负载(@电压输出)≥ 500 kΩ

继电器输出


继电器功能开关点,窗口功能,传感器故障报警,输出锁存功能,上电和断电状态指示
大电压250 VRMS
大电流2 AAC 或 1 ADC
大 AC 功率500 VA

遵守主管机关要求

EMC2014/30/EU
LVD2014/35/EU

认证

FM3025177
ULUL 508
EACTR-CU 020/2011
DNV-GL MarineStand. f. Certific. No. 2.4
EU RO Mutual Recognition Type ApprovalMRA000000Z
SIL符合 SIL 应用要求的硬件评估
