ZR22/ZR402单通道氧浓度分析仪系统

发布时间 2023-03-23     发布人: admin     浏览次数:524


型号: ZR22G, ZR22S, ZR402G, ZR22P, ZR22R, ZR22V, AC1, MC1, M1233SR, IAC-24, WZ-H, M1234SE-A, M1200DB-06

横河电机氧化锆氧分析仪广泛应用于燃烧监控,有助于行业在节能方面取得可观的成就。可广泛应用于钢铁、电力、石油化工、陶瓷、造纸、食品和纺织等耗能型行业;也可应用于各种燃烧设备,例如焚烧炉和中小型锅炉。使用分析仪进行燃烧监控,燃料可以更充分地燃烧,有助于减少CO2、SOx和NOx的排放,从而防止全球变暖和空气污染。

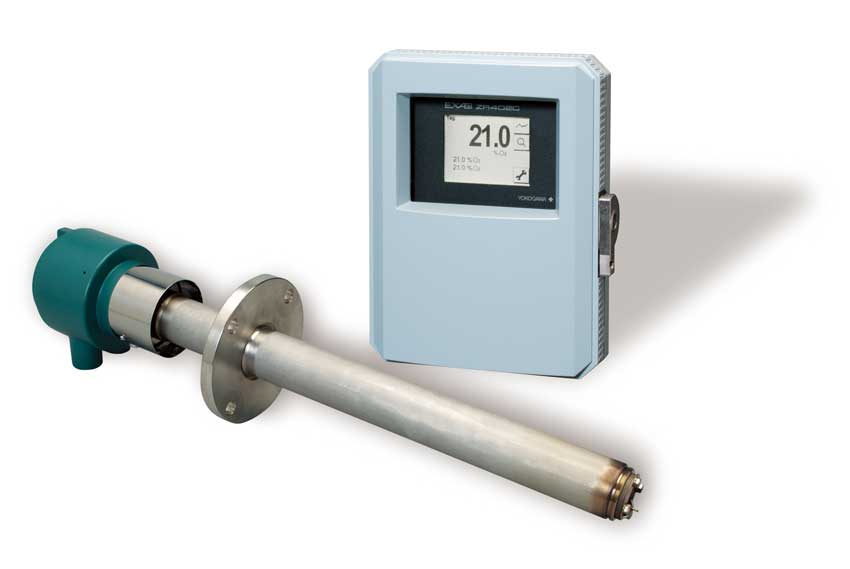

ZR402G转换器配有LCD触摸屏,可显示多种设定画面、标定画面和氧气浓度趋势画面,更易于操作,显示功能更加强大。转换器具有各种标准功能,如测量、运算以及自诊断等维护功能。ZR22G分体型检测器采用高可靠性的氧化锆传感器,且其加热组件可现场更换。该检测器可安装于烟道壁等位置,能够直接进行气体测量。ZR22S分体型检测器也可用于防爆应用。


详细介绍




  • ZR402G分体型转换器配有LCD触摸屏,易于操作。

  • 探头的内置加热器组件可现场更换,降低维护成本(仅ZR22G)。

  • 探头使用长寿命、高可靠性和可在线更换的氧化锆传感器。

  • 使用数字通信(HART)的远程维护可降低维护成本。

注释:HART是HART通信基金会的注册商标。




测量对象Oxygen燃烧废气和混合气体中的氧气浓度 gas
测量系统Zircon氧化锆传感器
测量范围0.01 to 100 vol% O2
输出信号4 to 20 mA DC,两点 (ZR402G) (负载电阻550 Ω)
设定量程范围 0 - 5 vol%O2 ~ 0 - 100 vol%O2 (单位为1 vol% O2)的范围内任意设定,或局部量程。
数字通信(HART)250 to 550Ω,取决于与回路相连的现场设备数(多点模式)
样气压力-5 to +250 kPa (大于+5 kPa时需压力补偿选项)
样气温度0 to 700℃(仅探头)
700 to 1871℃ (带0.15 m探头、JIS 5K 32 FF法兰和ZR22P高温探头适配器)
探头长度0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5.4 m
接点输出4点(1点失效保护,常开)
接点输入2点
标定方法:零点/量程标定
标定模式:自动、半自动和手动(带LCD触摸屏)
检测器结构 (ZR22G)加热器和热电偶可更换结构。
非防爆相当于NEMA4X/IP66
转换器结构 (ZR402G)非防爆,室外安装,相当于NEMA4X/IP66
环境温度探头 (ZR22G): -20 to 150℃
转换器r (ZR402G): -20 to 55℃)
参比气体系统

仪表空气(选):50 kPa (200 kPa带止回阀) + 炉内压力;损耗约1 Nl/min

自然对流

电源85 to 264 V AC; 45 to 66 Hz




测量对象燃烧废气和混合气体中的氧气浓度
测量系统Zir氧化锆传感器nsor
防爆认证ZR22S-A (ATEX); EEx d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
ZR22S-B (FM); Class I, Division1, Groups B、C、D
ZR22S-C (CSA); Class I, Division1, Groups B、C、D
ZR22S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
ZR22S-K (KOSHA); Ex d IIB + H2 T2
测量范围0.01 ~ 100 vol% O2
输出信号4 to 20 mA DC,两点(ZR402G)(负载电阻550 Ω)
设定量程范围0 - 5 vol%O2 ~ 0 - 100 vol%O2 (单位为 1 vol% O2)的范围内任意设定,或局部量程。
数字通信(HART)250 to 550Ω, 取决于与回路相连的现场设备数(多点模式)
样气压力±5kPa
用于0.15 m探头,-0.5 to +5 kPa.
炉内不允许有压力波动
样气温度0 to 700℃
700~1871 (带0.15 m探头、JIS 5K 32 FF法兰和ZR22P高温探头适配器(仅某些可选项)
探头长度0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m
接点输出4点(1点失效保护,常开)
接点输入Tw2点nts
标定方法:零点/量程标定ration
标定模式:自动、半自动和手动(带LCD触摸屏)
检测器结构 (ZR22S)加热器和热电偶可更换结构,相当于 NEMA4X/IP66
转换器结构 (ZR402G)Non非防爆,室外安装,相当于NEMA4X/IP66
环境温度-20 to +60℃ (接线盒表面-20~+150℃)(ZR22S)
-20 to +55℃ (ZR402G)
参比气体系统仪表空气:50 kPa + 炉内压力;损耗约1Nl/min
接线连接ATEX; M20 by 1.5 mm  1/2 NPT 中选择一种(4件)
FM; 1/2 NPT (4 )
CSA; 1/2 NPT (4 )
IECEx; M20 by 1.5 mm  1/2 NPT s中选择一种 (4件)
电源85 to 264 V AC; 45 to 66 Hz




Re重复性ity设定范围值的±0.5%
Li线性ty设定范围值的±1%
D漂移ft设定范围值的±2%
Res响应时间e (T90)5秒内90%响应(ZR22S防爆型为60秒)




M1233SR便携式标定套包

便携式标定套包为无永安装标定解决方案的应用而设计,可与任何ZR探头一起使用。其中包括两个103 L标定气瓶(零点标定使用1% O2和平衡N2;量程标定使用21% O2和平衡N2)、两个0.5 L/min流量调节器、十英尺聚乙烯管和一个1/4" NPT~1/8"倒钩接头,都装在一个带有肩带的硬质手提箱中。

MC1手动标定面板

MC1可以为任何ZR探头标定传感器以及监视参比气体输送。通过该面板,操作人员可以轻松调整标定和参比气体流量,以及在零点和量程标定气体之间手动切换。面板需要标准清洁、干燥的仪表空气作为参比

AC1自动标定单元

该自动标定单元可以为ZR402G分析仪的任何ZR探头标定传感器以及监视参比气体输送。标定可以简化。在半自动模式下从分析仪界面(或远程)执行整个标定流程,或在ZR402G中设定定时自动标定。电磁阀还具备手动重置功能,用于故障排除或在需要时执行手动标定。该单元需要标准清洁、干燥的仪表空气作为参比气体和量程标定气体,同时也需要零点标定气体。

IAC-24紧凑型自动标定单元

该自动标定单元直接安装在ZR22G探头的参比和标定端口。标定可以简化。在半自动模式下从分析仪界面(或远程)执行整个标定流程,或在ZR402G中设定定时自动标定。IAC-24不具备手动重置功能,且仅可用于室内应用。该单元需要标准清洁、干燥的仪表空气作为参比气体和量程标定气体,同时也需要零点标定气体。




M1234SE-A (自清洁)和M1200DB-06 (标准)飞灰过滤器

锆池上的飞灰累积会影响其测量氧气浓度的能力。
飞灰及其成分会缩短锆池寿命,且会影响锆池对气体浓度变化的响应时间。横河电机的大型表面烧结金属过滤器的设计是为了保持微粒和炉灰远离测量锆池。

E7042UQ油/气除尘过滤器

过滤器用于保护锆池免受天然气或燃油应用中腐蚀性粉尘成分的影响。




WZ-H加热器和信号电缆敷设

需要两根电缆将ZR22与AV550G或ZR402G相连接。其中一根加热器电缆从分析仪为探头上的加热器组件供电,另一根信号电缆用于将探头锆池电压、热电偶读数和远程结温补偿相关的信息提供给分析仪。横河电机建议在分别独立的导线管中敷设这些电缆,以免加热器电缆对信号电缆读数造成影响。
