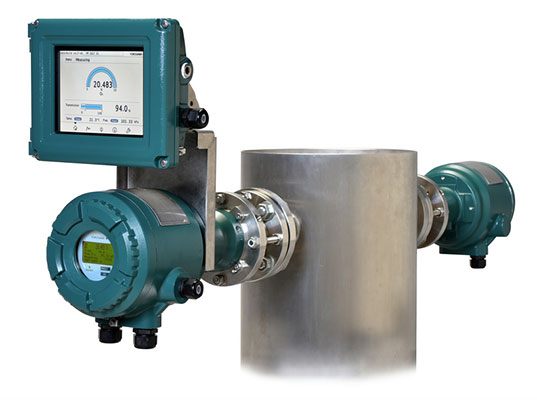

横河电机的新TDLS™8000功能强大，将诸多先进工业特性集成于一台耐用设备中。其平台设计适用于现场测量，无需进行样品抽取和样品处理。利用非接触式传感器，TDLS8000可以在腐蚀性、刺激性、高粉尘浓度等多种严苛工艺环境中进行测量。代平台已在O2、CO、CH4、NH3、H2O及其他多种NIR (近红外)吸收气体的测量方面得到检验。经过改进，第二代平台可靠性更佳，更易安装和维护，同时仍满足甚至超出了设计的应用需求。
SIL2 TruePeak与智能激光技术相结合
直观触摸屏HMI
HART和Modbus TCP通信标准
8级自动增益，满足高难度应用。
完全可现场修复，能够存储50天的数据和光谱图。
设计紧凑，一人即可安装，无损坚固性。
场所分类：2区/Div.2或1区/Div.1
高可靠性
参比室
激光模块内的参比室确保微量测量时的峰值锁定。
自动增益
利用自动增益功能，透光率动态变化时能够有较广的信号范围。
校验
可以按用户的规定每天、每周或每月进行手动、远程或自动校验。
SIL2认证
IEC61508 SIL设计和认证，用于单台分析仪时符合SIL2级别；用于双分析仪时符合SIL3级别。
通过TruePeak可以测量吸收峰的面积。这样可以消除改变背景气体造成的影响，进行简单的压力、温度补偿。
HMI具有7.5英寸彩色LCD触摸屏
操作简单
提供趋势图等诸多信息，无需PC维护。
可远程安装
微型显示器
对光简单，两端显示激光透光率。
YH8000是波长可变半导体激光光谱仪TDLS8000的专用HMI。 HMI触摸屏为7.5英寸彩色LCD 操作简单 可远程安装 多可连接4个单元标准规格
测量对象 燃烧废气和过程气体中O2, CO, CO 或CH4, CO2, CO + CO2, H2O, NH3, NH3 + H2O, H2S, HCl 的浓度 测量系统 可调谐二极管激光分光光度法 测量组分和范围 测量组分 小范围 大范围 O2 0-1% 0-25% CO(ppm) 0-200 ppm 0-10,000 ppm CO+CH4 CO 0-200 ppm 0-10,000 ppm CH4 0-5 % NH3 0-30 ppm 0-50,000 ppm H2O (ppm) in non HC 0-30 ppm 0-30,000 ppm H2O (ppm) in HC 0-30 ppm 0-30,000 ppm CO (%) 0-20 % 0-50 % CO (%) + CO2 (%) 0-30 % 0-100 % NH3 + H2O NH3 0-30 ppm 0-5,000 ppm H2O 0-5 % 0-50 % H2S 0-5 % 0-100 % CO2 (%) 高量程 0-1 % 0-5 % CO2 (%) 扩展量程 0-30 % 0-50 % H2O (%) 0-10 % 0-100 % HCl 0-50 ppm 0-5,000 ppm 输出光程 激光单元和传感器控制单元之间的光距离。标准：0.5～6 m，大30 m 输出信号 2 点， 4 to 20 mA DC
输出类型：气体浓度、透光率、过程气体温度、过程气体压力
输出范围：3.0～21.6 mA DC数字通信 HART, 以太网 接点输出 2 点，接点额定值： 24 V DC, 1 A
DO;
功能：警告/标定/校验/预热/维护时激活
故障；
功能：正常状态时激活，故障状态或系统断电时不激活阀门控制输出 2 点
功能：为零点气体、量程气体或校验气体激活标定或验证电磁阀
输出信号；各端子大24 V DC, 500 mA报警 警告：
气体浓度低/高、透光率低、过程压力低/高、过程温度低/高、需要校验、校验失败、零点/量程标定错误、非过程报警、外部报警
故障；
激光器模块温度低/高、激光温度低/高、检测器信号高、峰值中心超出范围、参比峰值高度低、吸收率过高、透光率损耗、参比透光率低、参比峰值高度高、激光单元故障、激光器模块故障、文件访问错误、E2PROM访问错误。接点输入
（数字输入）2 点
功能；
外部报警/标定开始/校验开始/流路切换
接点规格：
零点电压接点输入
I输入信号：断开信号≥100 kΩ，闭合信号≤200 Ω输入信号
（模拟输入）2 点，4 to 24 mA DC
输入类型：过程气体温度、过程气体压力自诊断功能 激光单元温度、传感器控制单元温度、激光温度、检测器信号电平、内存读/写功能、峰值锁定条件 标定 标定方法：零点/量程标定
标定模式：手动、自动、本地启动 (HMI)校验 校验方法：多2 点ints
校验模式：手动、自动、本地启动 (HMI)电源 24 V DC ±10% 预热时间 5 分钟 保护等级 IP66, NEMA Type 4X 危险区域等级 Division 1，1区；防爆/隔爆型；FM, cFM, ATEX, IECEx （申请中）
Division 2, 2区；阻燃型/Type n；FM, cFM, ATEX, IECEx, KOSHA, NEPSI过程气体条件 过程气体温度：高1500℃
过程气体压力：高 1 MPa，低90 kPa
过程气体含尘量：不超过 20 g/m3 安装条件 环境运行温度：-20 to 55℃
存储温度：-30 to 70℃
湿度：40℃(无结露)时为0 ~ 95%RH
气体接口：1/4 NPT 或 Rc1/4
吹扫气体：
推荐的吹扫气体
O2 测量：N2 （纯度≥99.99%，取决于应用）
H2O ppm 测量： N2 （纯度≥99.99%，所含H2O＜20 ppm，用于通入烘干机）
CO, CO 或 CH4, CO2, CO+CO2, NH3, NH3+H2O, H2S, HCl;
N2 （纯度≥99.99%，取决于应用）或仪表空气。CO, NH3测量: N2 （纯度≥99.99%，取决于应用）或仪表空气
吹扫气体流量：
光学系统5-20 L/min
过程窗口5-30 L/min
吹扫气体接口：
1/4NPT (-G1, -C2, -D2, -C2, -D1, -C1),
Rc1/4 (-G2, -S2, -E2, -J2, -E1, -J1)性能
测量气体 重复性 线性 O2 读数的± 1% 或 ± 0.01% O2，浓度值中的较大者 满量程的± 1% CO (ppm) 读数的± 2% 或± 1 ppm CO，浓度值中的较大者 满量程的± 1% CO + CH4 CO 读数的± 1% 或 ± 1 ppm CO，浓度值中的较大者 满量程的± 2% CH4 读数的± 4% 或 ± 0.02% CH4，浓度值中的较大者 满量程的± 4% NH3 读数的± 2% 或 ± 1 ppm NH3，浓度值中的较大者 满量程的± 2% 非HC中的H2O浓度 (ppm) 读数的± 2% 或 ± 0.1 ppm H2O，浓度值中的较大者 满量程的± 1% HC中的H2O浓度 (ppm) 读数的± 2% 或 ± 0.1 ppm H2O，浓度值中的较大者 满量程的± 1% CO (%) 读数的± 1% 或 ± 0.01% CO，浓度值中的较大者 满量程的± 1% CO (%) + CO2 (%) CO 读数的± 1% 或 ± 0.1% CO，浓度值中的较大者 满量程的± 1% CO2 读数的± 1% 或 ± 0.1% CO2，浓度值中的较大者 满量程的± 1% NH3 + H2O NH3 读数的± 2% 或 ± 1 ppm NH3，浓度值中的较大者 满量程的± 2% H2O 读数的± 4% 或 ± 0.05% H2O，浓度值中的较大者 满量程的± 2% H2S 读数的± 1% 或 ± 0.005% H2S，浓度值中的较大者 满量程的± 1% . CO2 (%) 高浓度范围 读数的± 1% 或 ± 0.005% CO2，浓度值中的较大者 满量程的± 1% CO2 (%) 延伸浓度范围 读数的± 1% 或 ± 0.02% CO2，浓度值中的较大者 满量程的± 1% H2O (%) 读数的± 1% 或 ± 0.004% H2O，浓度值中的较大者 满量程的± 1% HCL 读数的± 1% 或 ± 2.5 ppm H2O，浓度值中的较大者 满量程的± 2% YH8000 HMI单元
规格
显示器 7.5英寸TFT彩色LCD触摸屏面板，640×480像素(VGA) 通信 以太网：RJ-45接口，通信速度：100 Mbps 外壳防护等级 IP65, NEMA Type 4X 重量 4 kg 安装方式 带倾斜功能的分析仪安装(前面、左侧、右侧)、管装或盘装 接线口 1/2NPT or M20 x 2 安装条件 运行温度：-20～55℃
存储温度：-30～70℃
湿度：10～90% RH (40℃，无结露)电源 24 V DC ±10% 危险区域等级 Division 2，2区：阻燃型/Type n；FM、cFM、ATEX、IECEx、KOSHA、NEPSI
TDLS8000结构简单坚固，性能可靠，所需的维护操作更少 横河电机的TDSL8000通过CO+CH4测量提供可靠的信息，以实现： 提高燃烧效率 提升安全性 延长线圈及线圈挂架的寿命 提高过程加热的产能 O2测量用于安全和过程监控方面横河电机的TDLS8000氧气浓度计可以实现： 无采样系统运行 快速响应分析 无干扰分析 更少的维护操作 火焰加热器燃烧安全和生命周期管理
限制氧气浓度
